Application / 冷库与冷链
冷库与冷链的制冷剂气体检测与传感器选型
冷库里有三个互不相同的检测任务：机房的氨泄漏、库内的 R744 与缺氧、气调库的 O₂ / CO₂ / 乙烯。判据与安装位置都不一样。
- 25 ppm 氨 TLV-TWA 通行参考值
- 10% / 25% LFL 可燃制冷剂两级报警
- 5000 ppm CO₂ 8 小时接触限值
- 19.5–23.5% vol 进入库内前的氧含量区间

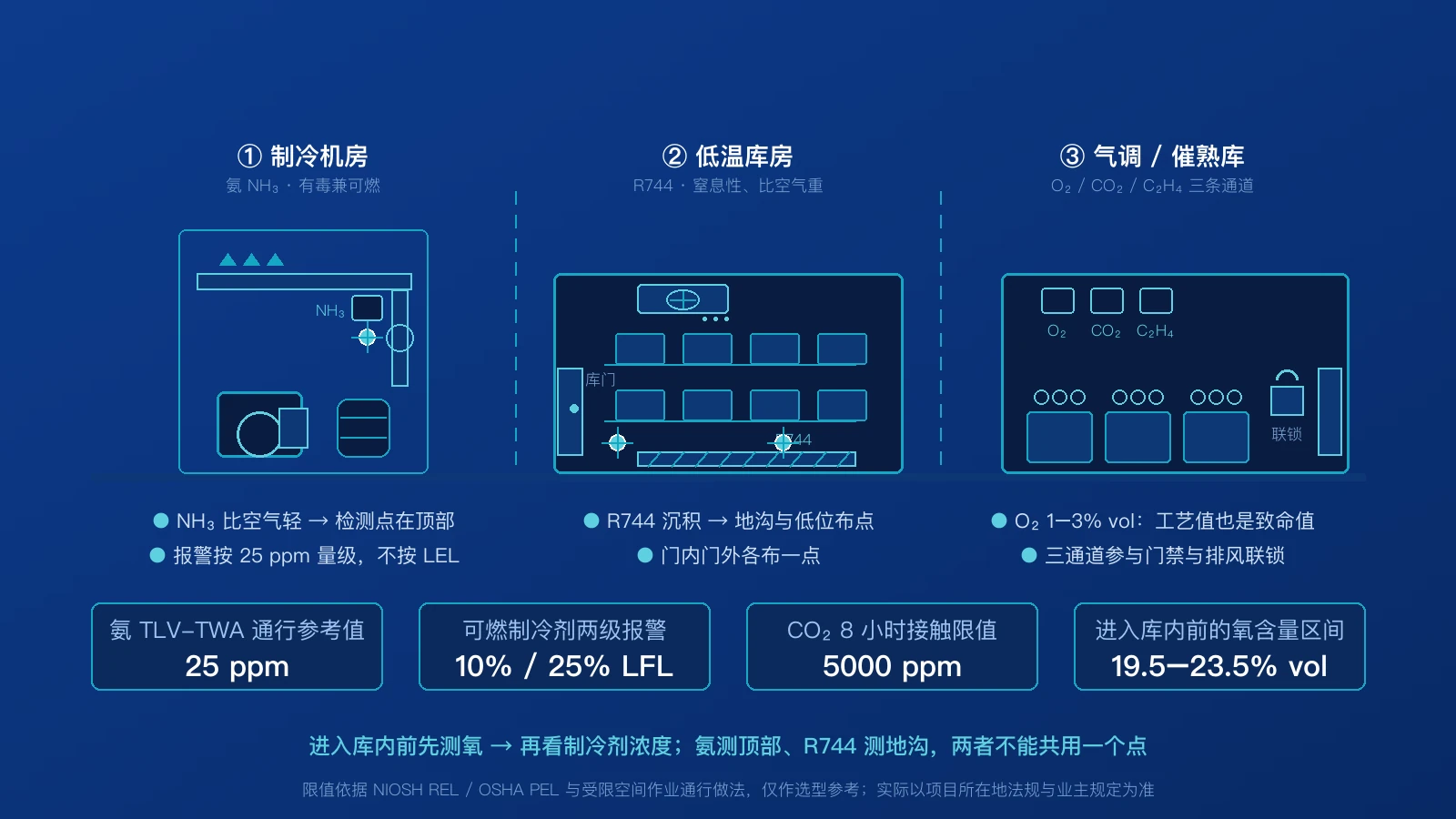

三类气体、三套判据，安装位置还相反
机房的氨（R717）有毒且可燃（LEL 15% vol），比空气轻，泄漏后沿顶部与管道上方积聚；库内与速冻隧道的 R744（CO₂）恰好相反，比空气重，沉在地沟、门口低处与设备底部，高浓度下几分钟就能让人失去行动能力；气调库则是工艺性低氧 —— O₂ 被压到 1–3% vol 抑制果蔬呼吸，这个浓度对果蔬是保鲜条件，对人是致命环境。
气调与催熟库：O₂ / CO₂ / 乙烯三条线要一起看
气调库把 O₂ 压到 1–3% vol、把 CO₂ 提到几个 % vol；催熟库通入乙烯促进后熟，工艺浓度常在 10–100 ppm。三条线在保鲜工艺里都是「正常值」，对人却是危险值，所以它们必须参与门禁与排风联锁 —— 正确的逻辑是让人进不去，而不是等人进去以后再报警。
A2L / A3 可燃制冷剂：报警值与该选哪种原理
R32（A2L 微燃）、R290（A3）、R600a 与 R454a/b 正在替代高 GWP 制冷剂，代价是把可燃性带进了机房与陈列柜。报警沿用通行两级做法：一级 10% LFL 启动排风、二级 25% LFL 切断并闭锁；具体动作逻辑须与项目的制冷安全设计一并确定。
原理上优先低功耗 NDIR：它不依赖氧气，冷库的低温与除霜湿度波动不会让读数整体偏低（催化燃烧式在缺氧环境下会低估浓度），而且低功耗型号平均电流在 mA 级，适合电池供电的无线节点。代价要说清楚：NDIR 对氢气与惰性气体没有吸收峰，遇到那类介质必须改用其他原理。
低温、结露与维护窗口
库内环境会反向挑选硬件：探头长期在 −18 ℃ 与高湿之间循环，除霜时又回到零上，接线盒与探头必须满足结露与低温工况；标定气体在库内不可用，标定通常要把探头拆回常温进行，所以「单人可插拔更换」比精度的小数点更影响这套系统能不能活过三年。冷库也常常不具备布线条件，这正是低功耗光学与无线节点在这个场景里真正有用的原因。
冷库与冷链的检测气体
冷库要测的从来不是一种气体：一条制冷回路上下的四种介质，加上决定人能不能进去的氧、乙烯与一氧化碳。
| 检测气体 | 典型量程 | 推荐原理 | 场景要点 |
|---|---|---|---|
| 氨 NH₃（R717） | 0–100 / 0–1000 ppm | 电化学（智能数字输出） | 机房与管道；有毒兼可燃，报警按 25 ppm 量级取。比空气轻 ⇒ 顶部布点，与 R744 不能共用位置。 |
| 二氧化碳 CO₂（R744） | 0–5000 ppm / 0–20% VOL | NDIR 红外 | 库内、速冻隧道与地沟；比空气重 ⇒ 低位布点。另有 0–5% VOL 档。8 小时接触限值 5000 ppm，高浓度可致迅速窒息。 |
| 可燃制冷剂（A2L） | 0–100% LFL | 低功耗 NDIR 红外 | R32 / R410a·b / R454a·b 等微燃档，空调与冷冻机组的替代方向；报警按 10% / 25% LFL 两级。不同介质对应不同滤光片与标定。 |
| 可燃制冷剂（A3） | 0–100% LFL | 低功耗 NDIR 红外 | R290（LEL 2.1% vol）与 R600a（1.8% vol）等高易燃档，多用于自携式与商用陈列柜，机房与柜体内部都要布点。 |
| 氧气 O₂ | 0–25% vol | 电化学 | 气调库 1–3% vol 是工艺值也是致命值；进入前合格区间 19.5–23.5% vol，检测次序必须是先测氧。 |
| 乙烯 C₂H₄ | 0–20 / 0–500 ppm | 电化学（智能数字输出） | 催熟库工艺控制与残留排查；0.01 ppm 分辨率档用于残留与泄漏判断。 |
| 一氧化碳 CO | 0–100 / 0–1000 ppm | 电化学 | 库内内燃叉车、装卸月台与备用发电机组；准入 ≤35 ppm，与受限空间判据一致。 |
限值引自 NIOSH REL / OSHA PEL 与受限空间作业通行做法，仅作选型参考。本页不替代制冷系统的安全设计，报警值与联锁逻辑须按制冷剂类型、充注量、机房形式与项目所在地法规确定。
冷库与冷链推荐型号
覆盖氨、R744 与 A2L/A3 可燃制冷剂，以及气调与催熟库的氧 / 乙烯通道；固定式与电池供电节点可共用同一型号，备件与标定并成一套。
本站系覆盖 11 类气体
DS4-NH3-100 智能氨气气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能氨气传感器，量程 0 – 100 ppm，分辨率 0.5 ppm，UART 数字输出、出厂预校准
查看详情 →
G4446 二氧化碳 NDIR 红外气体传感器
非分散红外（NDIR，双波长光路）
上海翼芯 G4446，量程 0 – 20% VOL，NDIR 双波长红外检测
查看详情 →
XPSN40A-R04L3 R290 NDIR 红外气体传感器
非分散红外（NDIR，低功耗双波长光路）
宁波星谱 XPSN40A-R04L3，量程 0 – 100% LFL，低功耗 NDIR 红外检测
查看详情 → DS4-C2H4-20 智能乙烯气体传感器
印刷式固态聚合物电化学（智能数字输出）
EC Sense DS4 智能乙烯传感器，量程 0 – 20 ppm，分辨率 0.01 ppm，UART 数字输出、出厂预校准
查看详情 →常见问题
机房测氨为什么用 ppm 级电化学，不用催化燃烧式？
因为氨的 LEL 高达 15% vol。按 10% LEL 报警等于要等到 1.5% vol（15000 ppm）才动作，而职业接触限值在 25 ppm 量级 —— 差三个数量级，等人闻到、等报警响，暴露早已超限。氨在这里首先是有毒气体，报警必须按毒性定，所以选 ppm 级电化学。
R744 泄漏为什么危险？传感器装在哪里？
R744 无色、无味，比空气重，会积聚在地沟、门口低处与设备底部，高浓度下几分钟即可导致窒息且没有预警信号（浓度高时连刺激性都没有）。传感器装在低位与地沟，门内门外各布一点；报警按 8 小时接触限值 5000 ppm 量级起步，具体值与排风联锁按项目设计定。
气调库的 O₂ 低是工艺需要，为什么还要报警？
因为 1–3% vol 对果蔬是保鲜、对人已是致命缺氧，人在这个浓度下几十秒内就会失去判断力，来不及自己走出来。所以气调库的氧检测必须参与门禁联锁：正确逻辑是门打不开，而不是门开了再报警。
可燃制冷剂能用催化燃烧式传感器吗？
能用，但在冷库里不划算：催化燃烧式依赖氧气，缺氧时会低估浓度；硅蒸气与含硫介质会让催化珠中毒且不可逆；低温高湿与结露也影响长期稳定性。低功耗 NDIR 不依赖氧气、mA 级电流适合电池节点，是冷库场景更稳的选择 —— 除非介质本身对红外无吸收峰。
